螺紋減壓閥的產品特點：
螺紋減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
①提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。 ②改善了流線分布，降低了噪聲。③改進了密封面結構，延長了密封面壽命。 本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
螺紋減壓閥產品說明：
螺紋減壓閥屬于先導活塞式減壓閥。活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
螺紋減壓閥的工作原理：活塞式蒸汽減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。

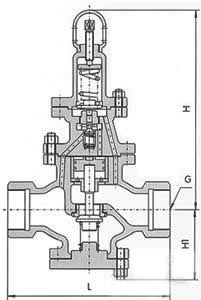

螺紋減壓閥產品結構圖：
螺紋減壓閥主要技術參數和性能指標：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
最小壓差 |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
| *：殼體試驗不包括膜片、閥蓋。 | |
| ■主要零件材料： |
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥盤 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
|
|
活塞環 |
合金鑄鐵 |
|
導閥座 導閥桿 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主閥彈簧 |
50CrVA |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn | |
| ■流量系數(Cv): |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
|
2.5 |
4 |
6.5 |
9 |
16 | |
|
■主要外形尺寸： |
|
公稱通徑DN |
G |
L |
H |
Hl |
|
15 |
1/2" |
140 |
295 |
90 |
|
25 |
1" |
160 |
330 |
110 |
|
32 |
1-1/4" |
180 |
330 |
110 |
|
40 |
1-1/4" |
200 |
345 |
125 |
|
50 |
2" |
230 |
345 |
125 | |
螺紋減壓閥安裝說明：
①為了操作和維護方便，該先導活塞式蒸汽減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與先導活塞式蒸汽減壓閥休上所示箭頭的方向一致。
③為了防止先導活塞式蒸汽減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
訂貨須知：
一、①螺紋減壓閥產品名稱與型號②螺紋減壓閥口徑③螺紋減壓閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門螺紋減壓閥型號，請按螺紋減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
